L.W(Labiles Wasserglass) GROUTING 공법
공법 개요
L.W Grouting 공법은 A액(시멘트현탁액)과 B액(물유리-WaterGlass-규산소다)을 혼합하여 현장의 토질조건 및 공사목적에 따라 시멘트량을 적절하게 바꾸고, 임의의 Gel-time으로 약액을 주입하는 공법이다.
A액(시멘트용액)과 B액(물유리)을 각각 별개의 펌프를 통하여 동압동량(同壓同量)으로 주입호스를 통해 압송하며, 주입호스의 선단에 설치된 Y자형 파이프에서 A액과 B액이 합류혼합 되도록 하는 이른바 1.5 Shot System(2액1공정)으로 약액을 주입하는 방식으로 재료의 낭비가 없어 재료비가 적고 들고, 공정이 비교적 단순하여 공사비가 저렴하다는 이점이 있다.
지반강화와 차수의 목적을 얻기 위하여 개발한 약액주입공법의 일종이며, 현재 약액주입공법으로 광범위하게 시공되고 있는 공법이다.
공법의 특징
L.W Grouting 공법의 특징은 다음과 같다.
- 약액주입공법 중에서 침투성이 양호하다.
- 주입장비 및 주입재료가 타공법에 비하여 저렴하며, 취급이 용이하다.
- 일정 주입대상 범위를 균일하게 보강할 수 있다.
- 동일 위치에서 상이한 종류의 주입재를 반복주입할수있다.(복합주입가능)
- 주입 후 주입효과가 불량한 위치에서 쉽게 재주입할 수 있다.
- 천공과 주입작업 공정을 분리하여 진행시킬 수 있으며, 작업의 단순화 및 인력절감을 기대할 수 있고, 철저한 시공관리가 가능하다.
공법의 적용성
L.W Grouting 공법은 목적에 따라 다양하게 적용할 수 있으며, 대표적인 적용성은 다음과 같다.
- 기존터널 및 신설터널의 복공배면 주입으로 누수방지, 연약대구간 보강, 터널내부 용출수 누수방지, 붕락지반의 고결
- 쉴드공법 구간 中 수직항배면 누수방지, 쉴드터널의 배면충진 및 보강
- 노후댐의 누수방지및보강,사력댐의기초누수방지및보강,댐기초의 Consolidation-Grout, Curtain-Grout, 단층대 등의 보강 및 차수 등
- 건축기초 토류벽 배면부 보강 및 차수, 지하철 또는 전력구 토류벽 배면 보강 및 누수방지, 옹벽기초 및 배면 보강
- 교량기초 中 Pile기초 침하부 보강주입, 교대부 기초보강 및 전도방지
- 각종 구조물의 기초 中 침하 및 전도방지용 보강, 구조물 기초 인접굴착 時 탈수현상으로 발생하는 침하방지 등의 공사에 널리 적용 가능
L.W 주입재 구성
- 멘트 + 규산소다 + 벤토나이트 + 물
- 시멘트 : KSL-5201에 의한 1종 보통 포틀랜드 시멘트
- 규산소다3호 : 비중 1.4 전후(온도에 따라 비중 차이가 있음)

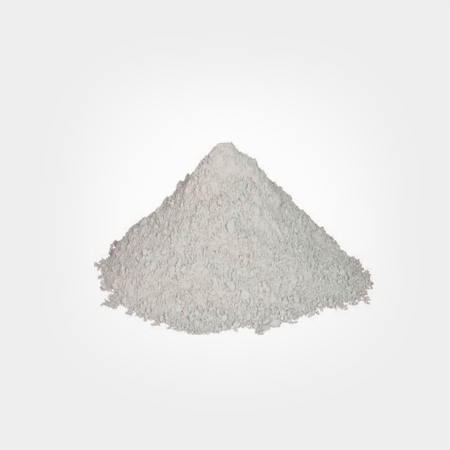

- 벤토나이트 : 분말(토목용-Grouting용)
- 작업용수 : 점토, 이토, 알칼리, 유기물 및 기타 유독물질이 함유되지 않은 淸水
품명 |
시멘트 (보통포틀랜트) |
규산소다 (3호) |
벤토나이트 |
맨젯튜브(전선관) |
구분 |
토공사 中 지반차수공 |
토공사 中 지반차수공 |
토공사 中 지반차수공 |
토공사 中 지반차수공 |
단위 |
kg |
ℓ |
kg |
kg |
수량 |
설계물량 |
설계물량 |
설계물량 |
천공물량과 연동 |
비고 |
 |
 |
 |
 |

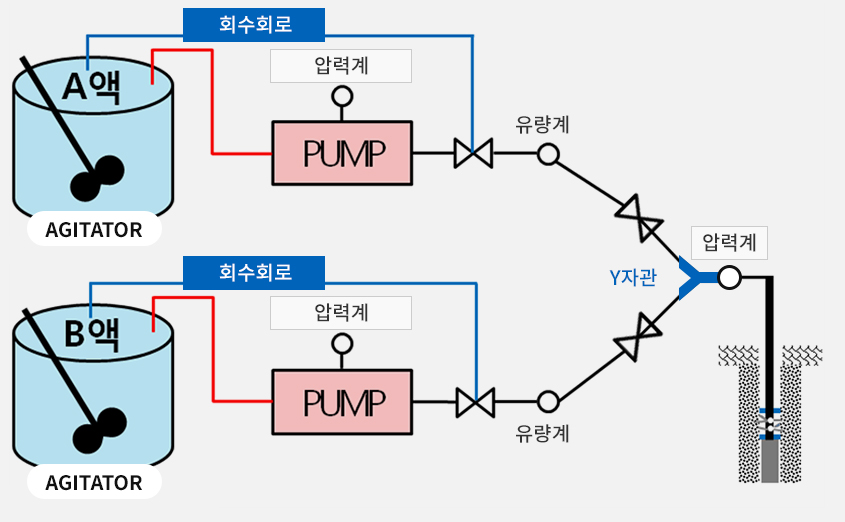

주입계통도
L.W GROUTING 시공
천공작업

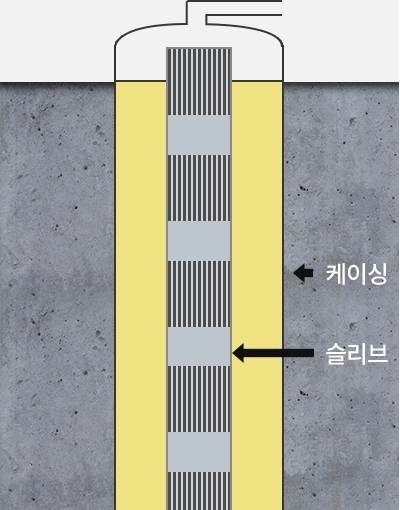

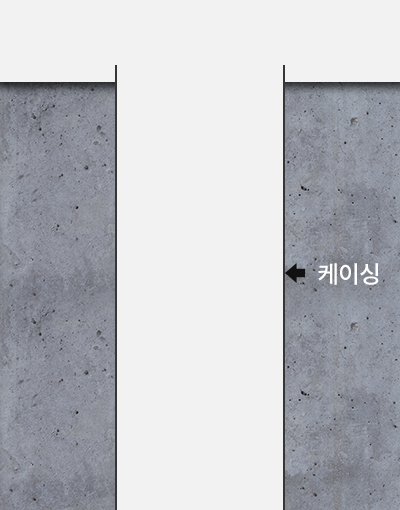

- 1.천공장비는 다양한 지층에 적용할 수 있고 천공작업 時 기시공된 주입공에 영향을 주지 않는 회전 방식의 보링기를 사용한다.
- 2.천공규격은 지상에서 수직으로 시공하는 천공규격은 BX케이싱(Ø73㎜) 규격을 원칙으로 하나, 지층 및 심도에 따라 NX나 HX 케이싱 규격으로도 천공할 수 있다.
- 3.천공간격은 계획된 위치에 설계도상 공간거리(C.T.C)를 적용하여 천공한다.
- 4.천공순서는 인접 공으로 주입재가 일탈되지 않도록 하며, 천공 및 주입작업에 간섭되지 않는 범위 내에서 공과 공과의 거리를 두고 격 간격으로 천공을 원칙으로 하나 현장 작업여건에 따라 연속적으로 천공할 수도 있다.
천공 및 맨젯튜브(전선관) 설치
- 1.천공기를 이용하며, ¢100mm이내 정도로 지반을 천공한다.

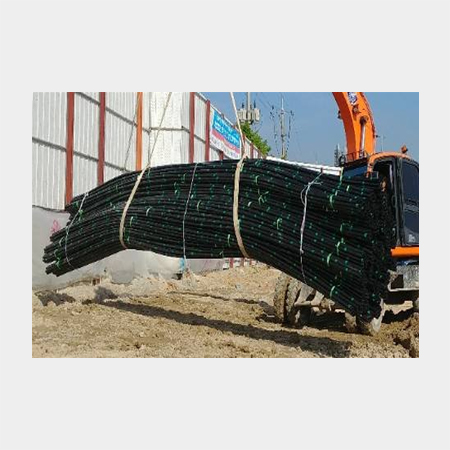

- 2.천공된 Hole에 케이싱을 통하여 맨젯튜브(전선관)를 삽입한다.
- 3.맨젯튜브를 설치한 후 Seal재를 주입하여 맨젯튜브와 기존 지반의 공극을 밀봉하나,현장의여건에 따라 L.W약액으로 Seal재를대체시공할수도있다.
약액주입
- 1.동일한 펌프를 사용하여 같은 압력으로 주입하며, 주입 압력은 3Kg/㎠~7Kg/㎠를 유지한다.
- 2.주입방식은 1.5 Shot 방식으로 한다.
- 3.각공의 주입방식은 선행과후행으로 나누어 시공한다.(격공으로 교차주입)
- 4.L.W약액의 Gel-time은 40초~2분 내외로 시공한다,
- 5.L.W약액의 표준배합비는 아래와 같으나 강도를 높이기 위하여 벤토나이트를 배제하기도 하고, 시멘트 배합비를 최대 300kg까지 높여 강도를 보강할 수도 있으며, 배합비는 현장의 토질조건에 맞게 현장에서 조정한다.
L.W 표준배합비(1㎥당) |
A액 |
B액 |
SEAL제 |
규산소다 |
물 |
시멘트 |
벤토나이트 |
물 |
시멘트 |
벤토나이트 |
350ℓ |
150ℓ |
200Kg |
20Kg |
430ℓ |
200Kg |
62.5Kg |

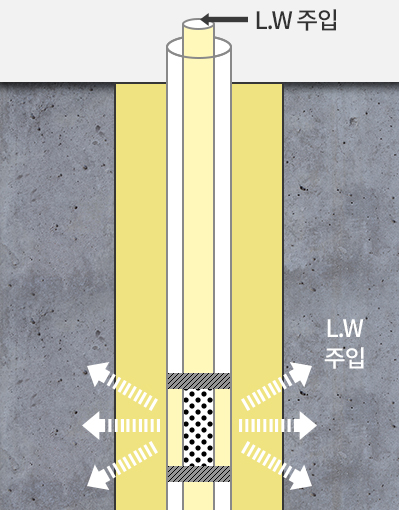

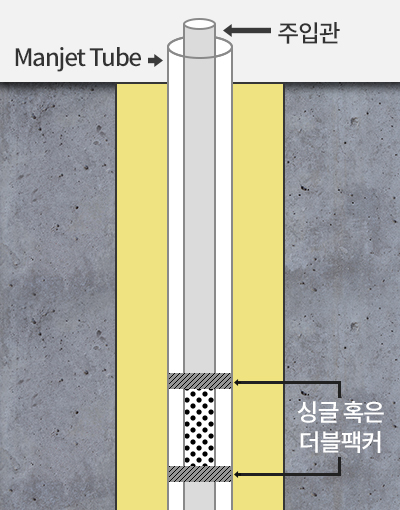

- 6.Air-packer가장착된주입관(¢32)을 맨젯튜브 속에 넣고, 설계심도부터 주입한다.
- 7.Air-packer의 주입은 상승식으로 0.5m씩 상향으로 주입 시공한다.
시공순서
주입관 설치
특수선단 장치작동
1Step 주입
2Step 주입
